Guia Inicial

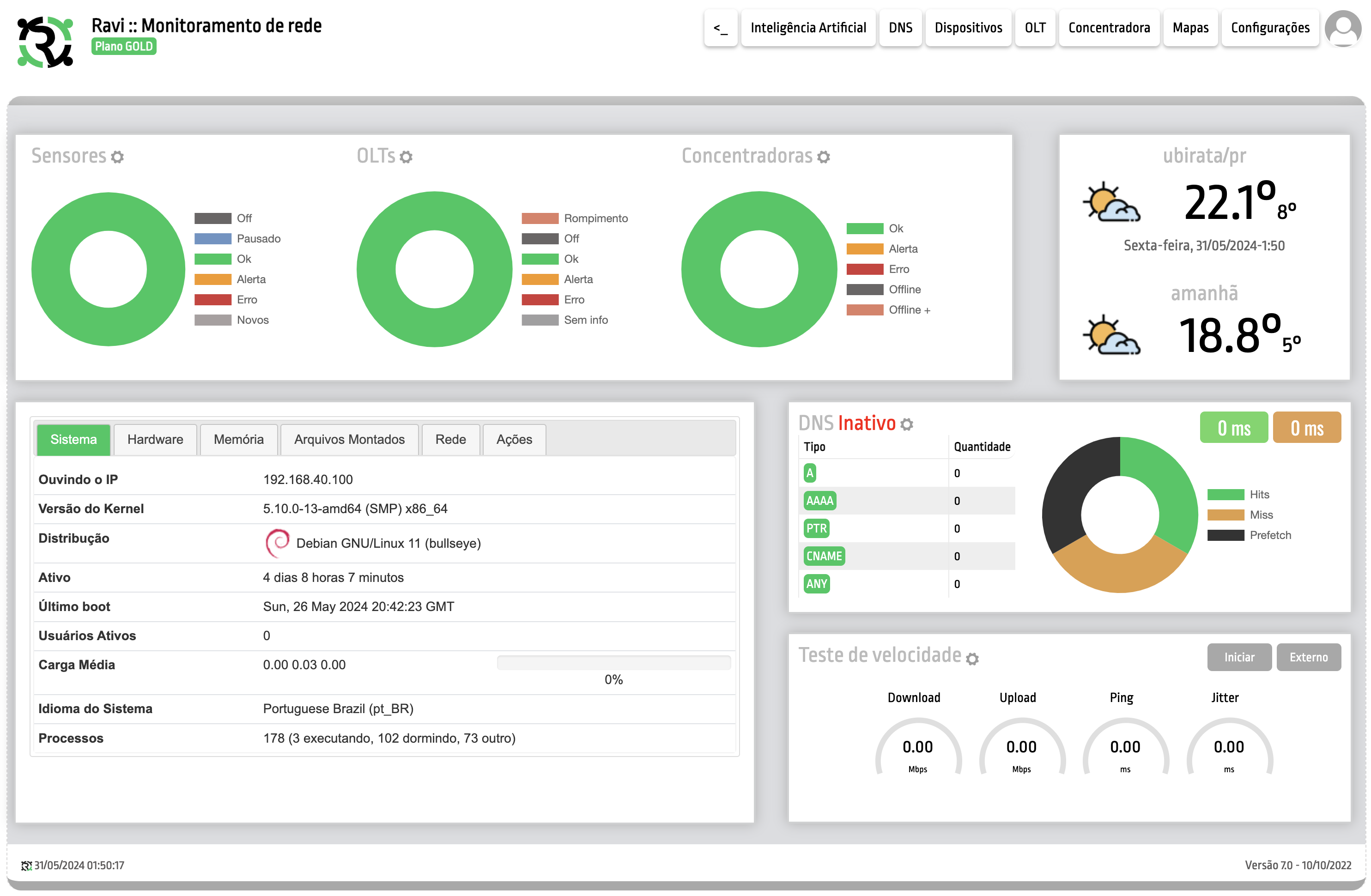

Visão Geral do Sistema

Bem-vindo ao Ravi Monitor! Este guia inicial irá ajudá-lo a navegar pela interface do sistema e entender as principais funcionalidades disponíveis no painel.

Menu Superior

No topo da página, você encontrará o menu principal, que contém as seguintes opções:

1. Terminal web: Acesso rápido ao terminal para execução de comandos e testes rápidos como ping, traceroute, etc.
2. Inteligência Artificial: Suporte eficiente e respostas rápidas com a nossa assistente de inteligência artificial.
3. DNS: Monitoramento e gestão do serviço de DNS recursivo e autoritativo.
4. Dispositivos: Monitore todos os dispositivos da sua rede, como roteadores, switches, OLTs, servidores e etc. Crie sensores e alertas personalizados.
5. OLT:
   • Monitore de forma oranizada as ONTs de todas as OLTs da sua rede.
   • Autorize e desautorize ONTs.
   • Exporte relatórios PDF de ONTs autorizadas.
   • Receba alertas de ONTs com problemas.
6. Concentradora:
   • Monitore de forma oranizada as conexões PPPoE de todas as concentradoras da sua rede.
   • Exporte relatórios em PDF.
7. Mapas:
   • Crie telas de monitoramento personalizadas com mapas interativos.
   • Crie links de acesso público ou privado a mapas específicos.
   • Acompanhe em tempo real todo monitoramento em televisores.
8. Configurações: Ajuste as configurações gerais do sistema, como idioma, usuários, notificações, backups, etc.

Ao lado direito do menu principal, você encontrará o seu perfil de usuário, onde poderá visualizar e editar suas informações pessoais, fazer logout e conectar ao app mobile.

Painéis de Status

Abaixo do menu, você encontrará os painéis de status dos sensores, OLTs e concentradoras. Cada painel possui indicadores coloridos que representam o resumo de estado atual dos componentes da rede:

Sensores:

• Off: Número de sensores offline.
• Pausado: Número de sensores pausados.
• Ok: Número de sensores online ou sem problemas.
• Alerta: Número de sensores que precisam de atenção.
• Erro: Número de sensores com problema crítico detectado.
• Novos: Sensores recentemente adicionados e ainda não testados.

Ao lado do título Sensores, há um botão no formato de engrenagem, que leva às configurações onde é possível:

• Configurar os dados de SNMP e SSH padrão.
• Ativar e escolher um alerta sonoro.
• Otimizar o layout com costumizações gerais.
• Configurações customizadas para envio de alertas.
• Editar os templates de envio de alerta para problemas encontrados e problemas resolvidos.

No canto superior direito da tela de configurações, há as opções:

• Sensores: Gerencie os grupos e modelos de sensores disponíveis no sistema.
• Cronogramas: Gerenciamento de cronogramas. (Não edite se não sober o que está fazendo.)

OLTs:

• Rompimento: Número de ONTs com status de rompimento.
• Off: Número de ONTs offline.
• Ok: Número de ONTs com sinal dentro dos limites aceitáveis.
• Alerta: Número de ONTs com status próximo dos limites aceitáveis.
• Erro: Número de ONTs com sinal fora dos limites aceitáveis.
• Sem info: Número de ONTs sem informações

Ao lado do título 'OLTs', há um botão no formato de engrenagem, que leva às configurações onde é possível incluir, excluir, editar ou sincronizar as OLTs e configurar alertas.

Concentradoras:

• Ok: Número de conexões PPPoE dentro da normalidade.
• Alerta: Número de conexões PPPoE que precisam de atenção.
• Erro: Número de conexões PPPoE com problemas críticos identificados.
• Offline: Número de conexões PPPoE offline.

Ao lado do título 'Concentradoras', há um botão no formato de engrenagem, que leva às configurações onde é possível incluir, excluir, editar ou sincronizar as concentradoras e configurar alertas.

Previsão do tempo: No canto direito, há um painel de previsão do tempo mostrando as condições atuais e a previsão para o dia seguinte.

Informações do sistema

Na parte inferior da interface, há seis abas com informações detalhadas sobre o sistema:

• 1. Sistema: Informações gerais sobre o IP, versão do kernel, distribuição do sistema operacional, tempo de atividade, usuários ativos, carga média, idioma do sistema e processos em execução.
• 2. Hardware: Detalhes sobre o hardware do servidor e acompanhamento da distribuição de carga por núcleo de processamento.
• 3. Memória: Utilização de memória RAM do sistema.
• 4. Arquivos Montados: Lista de sistemas de arquivos montados.
• 5. Rede: Informações sobre dados enviados e recebidos, IPs e MAC de cada interface de rede.
• 6. Ações: Acesso rápido ao histórico de ações dos usuários.

Status do DNS

No painel à direita, você pode visualizar um resumo do monitoramento de status do DNS:

• Inativo: Indica que o DNS recursivo está inativo.
• Hits: Número de requisições bem-sucedidas.
• Miss: Número de falhas nas requisições.
• Prefetch: Número de prefetches realizados.
• Tempo médio e pior tempo de resposta das requisições recebidas.
• Quantidade de requisições no último minuto para entradas do tipo A, AAAA, PTR, CNAME e ANY.

Ao lado do título 'DNS', há um botão em formato de engrenagem, que leva às configurações onde é possível gerenciar o DNS.

Teste de velocidade

Você pode realizar testes de velocidade diretamente do painel:

• Download: Velocidade de download.
• Upload: Velocidade de upload.
• Ping: Tempo de resposta.
• Jitter: Variação no tempo de resposta.

Ao lado do título 'Teste de Velocidade', há um botão em formato de engrenagem, que leva às configurações onde é possível ativar o teste de velocidade da Ookla e nPerf.

Navegação

• Para acessar qualquer uma das funcionalidades do menu superior, clique na opção desejada.
• Os graficos de resumo de status nos painéis fornecem uma visão rápida do estado da sua rede e dispositivos.
• Utilize as abas inferiores para visualizar informações detalhadas e analisar a necessidade de otimizar os recursos de hardware.
